CK 系列數控車床 _ CK7136/CK7140
主要特點:
45度斜床身，直線滾動，排屑方便。
進口成組P4級NSK軸承，高精度、高轉速、高剛性。
液壓尾座，剛性好。
進口刀架，換刀效率高。
標準CNC配置，性價比高。
結構緊湊，占地節省。
使用范圍:

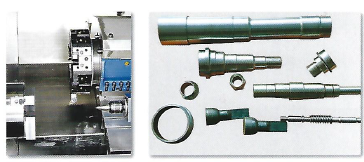

本產品適合各類短軸、盤類加工，系統支持柱、錐、弧、球面、螺紋、切槽等功能，應用行業：汽摩配、五金電子、儀表件加工，鋼材、灰鐵，有色金屬等，均可達到切削剛性和高光潔度。
技術參數:
型 號 | CK7136 | CK7140 |
床身上最大回轉直徑 (mm) | 450 | 450 |
拖板上最大回轉直徑 (mm) | 240 | 300 |
床身導軌寬度 (mm) | 300 | 350 |
最大工件長度 (mm) | 330 | 350 |
最大車削直徑 (mm) | 360 | 400 |
X軸最大行程 (mm) | 230 | 240 |
Z軸最大行程 (mm) | 280 | 460 |
主軸頭型號 | A2 5, A2 6 | A2 6 |
主軸內孔錐度 | 直孔 /配錐盤 | 直孔 / 配錐盤 |
主軸通孔直徑 (mm) | 60,65 | 65 |
主軸級數 | 無級變速 | 無級變速 |
主軸轉速 (rpm/min) | 500-3000,10-5000 | 500-3000,10-5000 |
卡盤類型及尺寸 | 6寸, 8寸, 彈夾 | 8寸, 10寸, 彈夾 |
主軸額定功率 (kw) | 5.5 | 7.5 |
尾座直徑 (mm) | Φ70 | Φ70 |
尾座導軌行程 (mm) | 220 | 250 |
尾座頂尖錐孔 | MT4 | MT4 |
套筒位移尺寸 (mm) | 100 | 100 |
X軸快速移動 (m/min) | 9-15 | 9 |
X軸最小設定單位 | 0.001 | 0.001 |
X軸重復定位精裝 (mm) | ≤0.005 | ≤0.005 |
X軸快速移動 (m/min) | 9-15 | 9 |
X軸最小設定單位 | 0.001 | 0.001 |
X軸重復定位精裝 (mm) | ≤0.005 | ≤0.005 |
刀架類型及工位數 /(把) | 電動正反換刀/8 | 電動正反換刀/8 |
刀桿尺寸 (mm) | 25 | 25 |
送料機構 | 選配 | 選配 |
CNC | 選配 | 選配 |
外觀尺寸/ 長*寬*高 (mm) | 2050*1440*1650 | 2050*1430*1700 |
