球面數控車床 _ QT8180
主要特點:
+采用法線切割方式，在單轉盤工作臺上實現多刀位球面加工。
+可實現粗車、精車、超精車加工。
+加工后的圓弧≤0.005mm，光潔度Ra≤0.2um鏡面效果。
+同時還可以加工非球面、曲面等。
適用范圍:

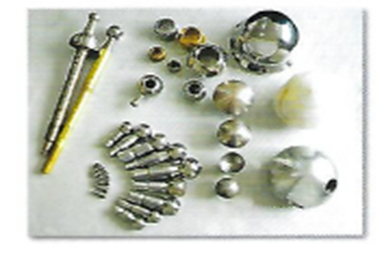

球面車床適用于球體類高精度加工，如：光學鏡模具加工，汽車球頭桿加工，球閥加工等。
Patents
技術參數:
型號 | QT8180 |
床身最大回轉直徑 (mm) | 500 |
拖板最大回轉直徑 (mm) | 160 |
床身導軌寬度 (mm) | 600 |
最大工件長度 (mm) | SR160 |
最大車削直徑 (mm) | 160 |
X軸最大行程 (mm) | 100 |
Z軸最大行程 (mm) | 280 |
主軸頭型號 | A2 5, A2 6 |
主軸內孔錐度 | 直孔 / 配錐盤 |
主軸通孔直徑 (mm) | 60，65 |
主軸級數 | 無級變速 |
主軸轉速 (rpm/min) | 300-3500變頻/5000伺服（選配） |
卡盤類型及尺寸 | 專用彈夾 |
主軸電機功率 (kw) | 5.5 |
X軸快速移動 (m/min) | 6 |
X軸最小設定單位 (mm) | 0.001 |
X軸重復定位精度 (mm) | ≤0.005 |
Y軸轉速 (rpm) | 75 |
Y軸最小設定單位 (mm) | 2πR/32768*40 |
Y軸重復定位弧長 (mm) | ±2πR/32768*40 |
Y軸貝隙 | ＜9弧分 |
Z軸快速移動 (m/min) | 8 |
Z軸最小設定單位 (mm) | 0.001 |
Z軸重復定位精度 (mm) | ≤0.005 |
刀架類型及工位數 | LDB4-57-(6125)/BT50(選配) |
刀桿尺寸 (mm) | 20 |
送料機構 | 選配 |
CNC | KMD系統專用 |
外觀尺寸 / 長*寬*高 (mm) | 2150*1250*1650 |
